板金専用CADCAM「CADMAC-NEX」 ㈱マツノシステム　お問い合わせフォームへ
◆更なる生産性向上を目指すお客様に
◆CADMAC　NEXの特徴
①　さまざまな加工機メーカーに対応した汎用CAD/CAM
②　板金専用に開発されたCAD/CAMだから使いやすい
③　日本の『ものづくり』を考えた数多くの展開機能搭載
④　二次元・三次元・アセンブリの外部データ取り込み対応
⑤　工場のネットワーク化が簡単に実現
　◆詳細ページへ
-　展開CAD機能　- －　CAM 機能紹介　- -　ファイル管理　-
　◆スペック紹介　　お客さまの仕事内容に合わせた３つのＳｐｅｃをご用意いたしました。
スペックＡ
　　　最新テクノロジーを集結させたハイエンドスペック
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　スペックＡ詳細ページへ

最新テクノロジーにより、今までにないＣＡＤＭＡＣを実現した最高峰モデルです。
ＣＡＤＭＡＣ－ＮＥＸの機能をフルに使いたい方や上級者にお勧めです。
搭載機能
・新規部品データーと今まで作成してた部品データーで組図設計ができる３Ｄ組図
・部品パーツ同士の勘合/干渉がチェックできる３Ｄモデル変形
・組図単位で部品データをプロジェクト管理できるパーツマネージャー
・3Ｄデータの一括自動展開　　　　　　　　　　　　　　　　　　　など

スペックＢ
　　　板金ＣＡＤ/ＣＡＭのスタンダードスペック


スペックＢ詳細ページへ

板金専用ＣＡＤＣＡＭを開発し続けたノウハウとお客様のニーズを取り入れ、
「日本のものづくり」のために完成させたＣＡＤＭＡＣ－ＮＥＸの中心モデルです。
協力な展開機能により、難しい部品を容易にこなすことができます。
搭載機能
・三面図利用した３Ｄ展開
・３Ｄ形状を直接編集するモデル変形機能
・様々なパターンに合わせた豊富な３Ｄ展開ツール
・シンプルかつ素早く図面展開をこなす２Ｄ展開機能　　　　　　　　　　　　など

※導入後「Ｓｐｅｃ　Ａ」にアップグレードすることが可能です。
スペックＣ
　　　シンプルで高機能を融合させたライトスペック


スペックＣ詳細ページへ

ＣＡＤＭＡＣ－ＮＥＸの一番ライトな入門レベルです。
基本機能から最新テクノロジーまで十分な機能が搭載されております。
搭載機能
・二次元をベースにした扱いやすいＣＡＤに『作図ツール』や『各種展開ツール』をプラス
・作成した展開図を３次元表示で確認
・様々な加工機に対応していた柔軟なＣＡＭ
・板金図面管理に適した信頼性の高いファイル管理システム　　　　　　　　　　など

※導入後「Ｓｐｅｃ　Ａ」　「Ｓｐｅｃ　Ｂ」にアップグレードすることが可能です。
ネスティング

多品種パーツの板取を簡単にするネスティング

※ ネスティング機能はSPEC A/B/Cすべて別途オプションとなります

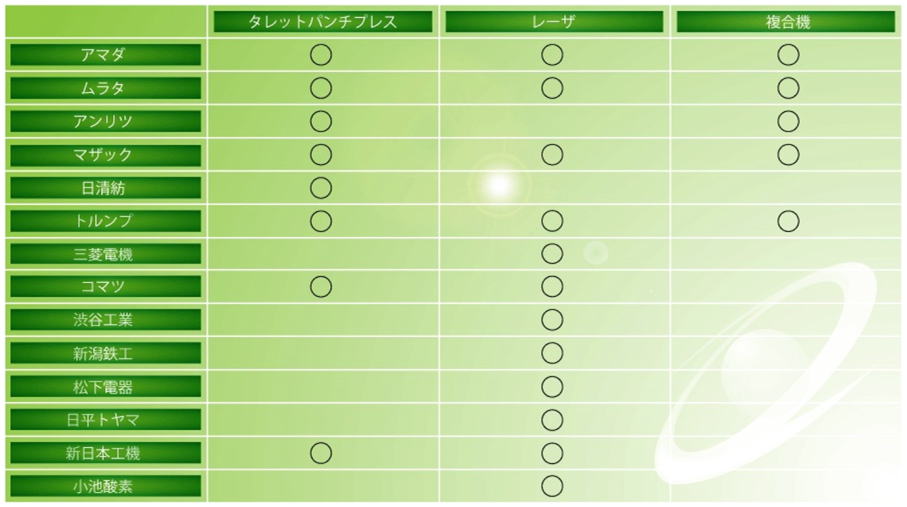

　◆対応メーカー　一覧

※ アマダタップ対応
※ アマダスピンガー対応
※ ムラタＧコード対応
※ ムラタNPS対応
※ ムラタ特殊ツール加工対応
※ コマツプラズマ対応
※ 小池酸素ガス溶断対応
※ トルンプシートマスター対応
◆動作環境（パソコン推奨動作環境）

●対応OS

Windows XP Professional Service Pack 3
Windows Vista Business Service Pack 1 以上
Windows ７ Home Premium 以上

プロセッサ（CPU）

Intel Pentium 4（ペンティアム・フォー）
Intel Core2 Duo（インテル コア ツー）
Intel Core i3（インテル コア アイスリー）
Intel Core i5（インテル コア アイファイブ）
Intel Core i7（インテル コア アイセブン）

●メモリー（RAM）

1GB以上

●ハードディスク（HDD）

80GB以上

●グラフィックボード

NVIDIAR GeForce 8500 以上

●ディスプレイ

横1,280ピクセル以上　縦1,024ピクセル 以上の解像度

縦×横（ピクセル） 通称 対応
1920×1200 WUXGA ◎
1920×1080 フルHD ◎
1680×1050 WSXGA+ ◎
1280×1024 SXGA ◎
1280×800 WXGA 非推奨
1024×768 XGA 非推奨

●ドライブ

CD-ROM以上の光学ドライブ （インストール時必要）

●その他

USB1.1/2.0（プロテクトユニット接続に必要）
