商品ラインナップ

曲げ加工段取り減少 / 曲げ加工 効率アップ金型

板金曲げ加工 段曲げ金型

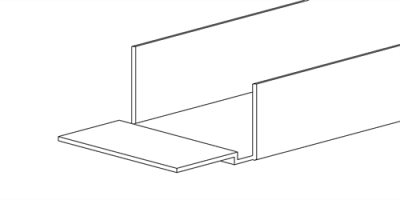

■段曲げを簡単に行いたいお客様に!

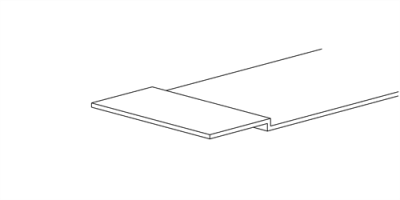

■挟んだシムと同じ高さの段曲げが可能です。

■板金曲げ加工での段曲げには
 高さ調整可能なダンサーをお勧め致します。

商品の特徴

■挟んだシムの厚さと同じ段曲げができる 段曲げ金型DANSAR

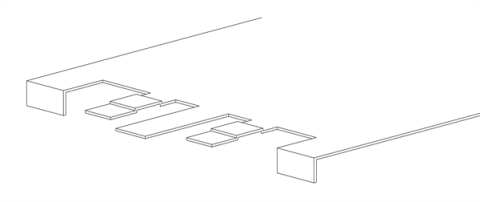

■シムで高さを調整しますので、曲げ仕事の幅を広げます。

ご使用方法

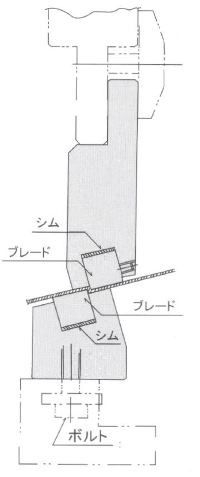

■曲げたい高さ分のシムをブレードと本体の間に挟み込んで下さい。

■上下ブレードの隙間は加工する板厚の60%~70%の付属ピンゲージを
金型の両端に挟み、上型に押し当ててダイ固定ボルトを締め付けます。

■シムはお手持ちの板を14ミリ程度に切断し、
上下同じ条件で入れてください(複数でも可)

事例1

■DANSAR-S  上・下・ブレード共 415L 1本物
■DANSAR-L  上・下・ブレード共 835L 1本物
■DANSAR-LL 上・下・ブレード共 1250L 1本物

事例2

■DANSAR-7
上:435/7分割・下:ボディ、ブレード共 415L 1本物
■DANSAR-7a
上:435/7分割・下:ボディ 415 1本物・ブレード:435/7分割
■DANSAR-77
上:435/7分割・下:ボディ、ブレード共 435/7分割(レール式)
■DANSAR-8
上:835/8分割・下:ボディ、ブレード共 835L 1本物

事例3

■DANSAR-8a
上:835/8分割・下:ボディ 835一本物・ブレード:835/8分割
■DANSAR-88
上:835/8分割・下:ボディ、ブレード共 835/8分割(レール式)

事例5

■分割レール仕様
・DANSAR-77 ・DANSAR-88

※DANSAR-Lなどの1本物と並べて使用する場合は
 1本物下型をレール仕様にする必要があります。

事例5

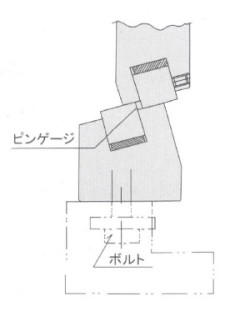

■クリアランスの調整
付属ピンゲージ(0.4 0.5 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0)
加工する板厚の60~70%の径のピンゲージを金型の
両端に挟み調整します。


■DANSARの所要トン数(SPCC 1m当たり)


段差寸法 H
板厚段差
板厚×2
板厚×3
板厚×4


t
0.6
8
10
15
18
0.8
13
17
20
23
1.0
18
22
27
30
1.2
25
30
35
38
1.6
43
47
53
58
2.0
64
68
77
2.3
84
90

dansar-h1

■段曲げ金型ダンサー定価表(税別)

型式
定価
セット内容
型式
定価
セット内容
DANSAR-S
78,600
上415 下415
DANSAR-77
212,200
上435/7分割
下435/7分割(レー式)
DANSAR-L
131,000
上835 下835
DANSAR-8
248,800
上835/8分割
下835(1本物)
DANSAR-LL
209,700
上1250 下1250
DANSAR-8a
272,200
上835/8分割
下ボディ835(1本物)
□835/8分割
DANSAR-7
169,700
上435/7分割
下415(1本物)
DANSAR-88
303,000
上835/8分割
下835/8分割レール式)
DANSAR-7a
193,800
上435/7分割
下ボディ415(1本物) □435/7分割
※価格は税別となります。※長さ寸法単位:mm
SPCC最大可能板厚保 t2.3
分割寸法
435L/7分割  10 15 20 40 50 100 200
835L/8分割  10 15 20 40 50 100 200 400



 ■段曲げを簡単に行いたいお客様に!
