商品ラインナップ

コスト削減 / タレパンクランプ

クランプパーツ 部品販売 (アマダタレパン用)

■タレパンクランプ部品のコストを
 下げたいお客様へ!

■NCTクランプ部品販売も行っております。
【クランプ修理コストの削減】

 ・ベースセット・プレート・突当板
 ・クランプ締め付けブラケット


商品の特徴

■クランプベースセット・クランププレート・突当板・クランプレバーなど低価格、高品質の部品販売です。

■ベースセットには【クランププレート・突当板】が付属しております。


ご使用方法

■クランプベース取り替え手順

①壊れたクランプを丁寧にばらします。

②新しいクランプベースのサイドの穴付止めネジを外し、横からピンを押し出します。
  (ベース部とクランパー(つかみの上下する部分)を取り外します。

③お手持ちのノックピン径(10φor10.5φ)に合わせてボール盤、リーマーで穴を広げます。
  クランプベースセットご購入時はピン挿入穴の径は9.8φとなっております。

④穴を広げた後、本体に取り付けます。

⑤クランパーを取り付けます。

⑥クランパーベースサイドのピン、ネジを締めて完了です。

※油・エアー漏れなどクランプベース以外の修理の場合は修理一式でご依頼下さい。

事例1

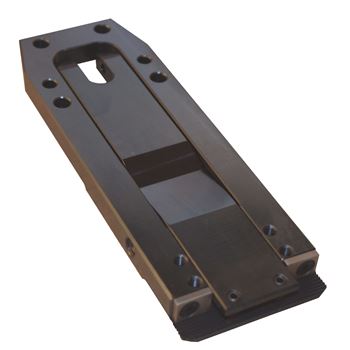

■空圧用クランプベースセット  「クランプベース厚み14m 幅80mm」

(クランプベース・クランパー・プレート・突当板・サイドピン・ノックピン穴9.8φ)

事例2

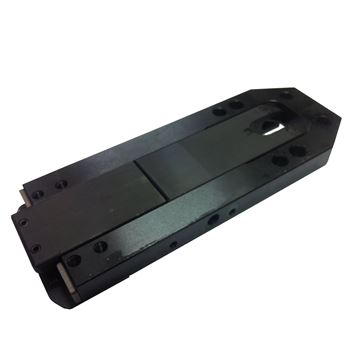

■油圧用クランプベースセット 「クランプベース厚み17m 幅80mm」

(クランプベース・クランパー・プレート・突当板・サイドピン・ノックピン穴9.8φ)


事例3

■アリエス (94C)クランプ用 「クランプベース厚み14m 幅64mm」

(クランプベース・クランパー・プレート・突当板・サイドピン・ノックピン穴5.5φ)

事例5

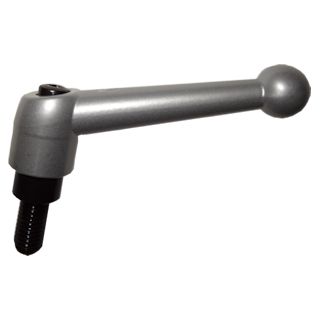

■クランプレーバー

事例5

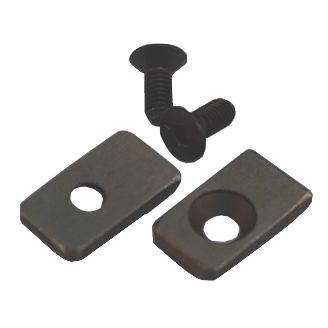

■突当板(ボルト付)


■クランププレート(ボルト付)

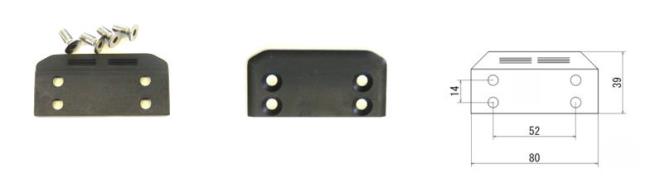

■クランププレート M6ボルト用

clampparts1

■クランププレート M5ボルト用

 80×35mm 穴タテピッチ12mm ヨコピッチ50mm

■アリエス用クランププレート M5ボルト用

 64×35mm 穴タテピッチ12mm ヨコピッチ40mm




■アマダタレパンクランプ部品のコストを下げたいお客様へ!

■クランプ部品のお見積もりのご依頼は下FAX用紙もご使用できます。
