不良対策 / 検査 計測器
スタッド溶接 試験機 「スタッドチェッカー」
■スタッド溶接で製品を破壊することなく
検査をしたいお客様に！
■スタッド溶接で製品を破壊する事無く、
定量的に検査、測定できる装置です。
■スタッド溶接での溶接不良減少に繋がります！
■M3～M8（オプションでそれ以上も可）までネジ付き溶接スタッドおねじ、スタッドめねじ（外径）を非破壊でチェックできます。
■このスタッドチェッカーは、製品を変形する事無く、しっかりと接合されているかどうかを確認できる為、製品納入先での溶接不良の発覚を減少させます。

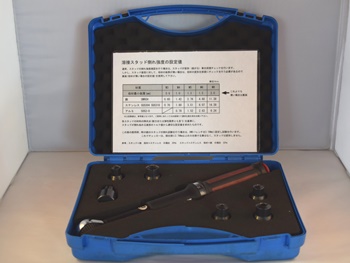

※収納ケース付き ｗ270mm×ｈ230mm×ｄ80mm
■誰でも簡単に使用できます。

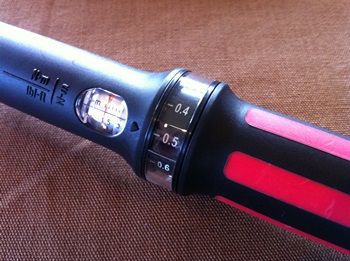

① トルク値を設定する

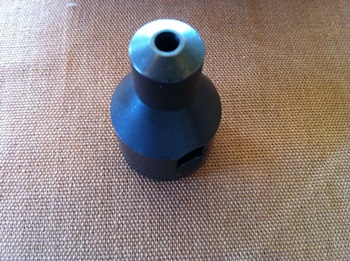

② ソケットをレンチに取り付ける
③ ソケットをレンチに通す
④ レンチを傾けて測定する
⑤ カチッという音（設定値）がして、ソケットをスタッドから取り外した際、スタッドが傾いたり、外れたりしなければ合格
■ソケットとレンチを使って、スタッドを倒す方向に力を加えます。レンチには前もってスタッドが母材の板厚に対応した数値に設定を加えます。これによって力を加えてゆくと、製品（スタッドや母材）が変形する前に、レンチはカチッという音がなるようになります。
この音によって、溶接の接合精度が確認できます

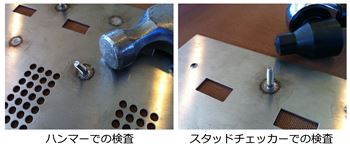

■ハンマーでの検査では、あくまでも溶接初め試し打ち時の検査でしたが、スタッドチェッカーでは製品を壊さない検査、なお素早く検査ができるため、数多くの検査が可能です。
■精密板金業 Ｎ社様
今まではハンマーで検査しており、不良を出したことから、お客様から検査数を増やしてほしいと指摘を受け困っておりましたが、このスタッドチェッカーなら、スタッドを壊さずに検査できるので、検査数を増やすことでお客様に納得して頂けました。
| 商品名 | スタッドチェッカー ＤＭＳ1 |
| 検査可能範囲 |
Ｍ3～Ｍ8 ※Ｍ10 （メネジは外径） スタッドおねじ、めねじ クリンチングファスナーなど ※Ｍ10はオプションです。 |
| セット付属品 |
・溶接スタッドチェック用レンチ |
| 定価（税別） |
￥180,000 |

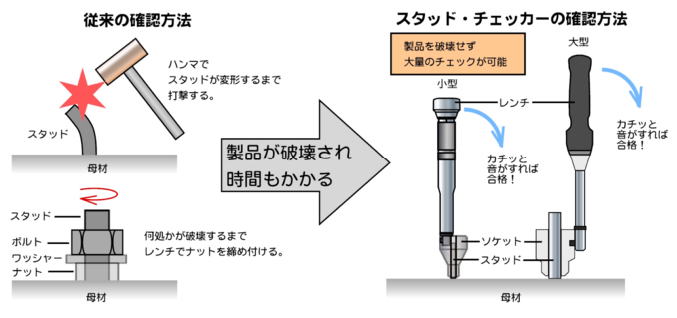

■スタッド検査器 図解
Ｑ1.従来の確認方法と比較して精度は低下しませんか？
Ａ１.溶接の信頼性を確認するという目的であれば十分な確認が可能です。
Ｑ2.この方法によって製品がダメージをうける事はありませんか？
Ａ２.ありません。十分な安全率を考慮しております。
Ｑ3.レンチ設定値は、どういった根拠で決められていますか？
Ａ３.スタッドの材質、母材の材質を考慮し、材料特性値をもとに決定しております。但し、この値はあくまでも目安で、お客様独自の値を設定していただく事が可能です。
Ｑ4.雌ネジやネジ以外のスタッド、異形状のスタッドは可能ですか？
Ａ４.基本的に可能です。設定値の計算は可能ですので、ご相談下さい。
Ｑ5．レンチの校正は、可能ですか？
Ａ５.レンチの校正を行う業者さんにお願いして頂く方法と、弊社で行う方法がございます。
