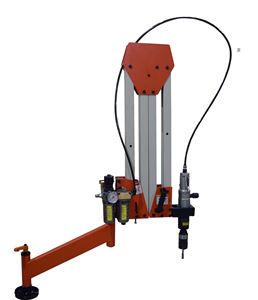

アームタッピングマシン
■タップ加工で生産性を上げたいお客様へ！
【回転自在で大きいワークを動かす必要が無く
タッピングできます】
■タップ加工で、ボール盤奥行不足や
ハンドタッパーでの斜めを解消できます。
■アームタッピングマシンは作業テーブルに対して、自在にアームを使いタップ加工を
「素早く」「軽力」「簡単」に作業する為の装置です。
■ボール盤の奥行不足やハンドタッパーでの斜め不良を解消。

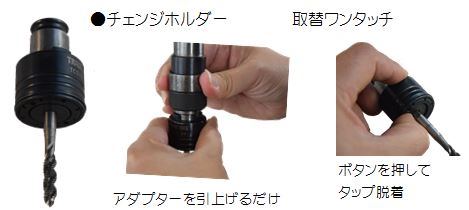

■チェンジホルダーで刃の交換 ５秒！
■大きいワークも動かす必要なし！
■いつでも垂直加工！
■レーザー加工機、ターレットパンチ加工機など機械近くに設置すれば機械稼動中に
タップ加工することで生産性が向上！
■動力はエアーのみで移動 設置 簡単！
■タップ加工での手作業の効率ＵＰ！
■エアータップ工具なのでレバーを放せばすぐに回転停止！
■工具換えればスタッド、ねじ締め加工可能！
■強力トルクエアータップ加工で楽々タップ加工が可能！
■アームタッピングマシンタップ交換はワンタッチ取替えで径違いタップ加工にロスなく対応
■タップ加工で、ボール盤奥行不足や
ハンドタッパーでの斜めを解消したいお客様へ！
■アームタッパーはお仕事に合わせて３種類のタイプからお選び頂けます。
■T-20 タイプ

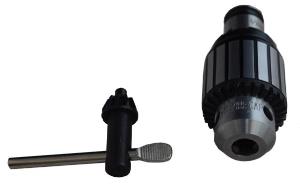

【オプション】 アームタッピングマシン 用 三つ爪チャックホルダー （ドリル径１０φまで） ※面取りなどに
■アームタッパー定格表（税別）
|
タイプＱ
|
機種
|
能力
|
工具回転数
|
アームストローク
|
付属ホルダー
|
定価
|
 |
Q-8
|
M2～M8
|
700rpm
|

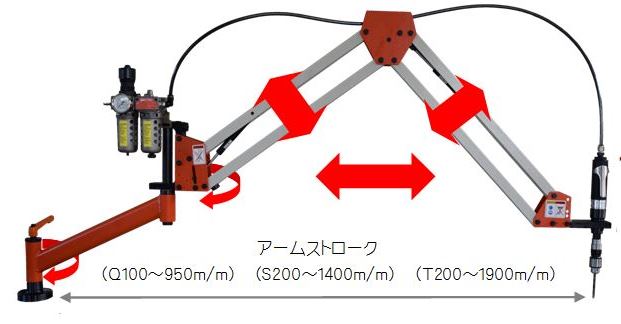

100～950ｍ/ｍ
|
M2 M3 M4 M5 M6 M8
|
309,000 |
|
Q-12
|
M3～M12
|
400rpm
|
100～950ｍ/ｍ
|
M4 M5 M6 M8 M10 M12
|
309,000 | |
|
Q-16
|
M3～M16
|
300rpm
|
100～950ｍ/ｍ
|
M6 M8 M10 M12 M14 M16
|
424,000 | |
| Q-20 |
M3～M20
|
150/400rpm
|
100～950ｍ/ｍ
|
M10 M12 M14 M16 M18 M20
|
564,000 | |
| Q-22 | M3～M22 | 120/300rpm | 100～950ｍ/ｍ | M12 M14 M16 M18 M20 M22 | 618,000 | |
| Q-24 | M3～M24 | 100/300rpm | 100～950ｍ/ｍ | M14 M16 M18 M20 M22 M24 | 654,500 |
|
タイプＳ
|
機種
|
能力
|
工具回転数
|
アームストローク
|
付属ホルダー
|
定価
|
 |
S-12
|
M3～M12
|
400rpm
|
200～1400ｍ/ｍ
|
M4 M5 M6 M8 M10 M12
|
358,000 |
|
S-16
|
M3～M16
|
300rpm
|
200～1400ｍ/ｍ
|
M6 M8 M10 M12 M14 M16
|
469,000 | |
|
S-22
|
M3～M22
|
120/300rpm
|
200～1400ｍ/ｍ
|
M12 M14 M16 M18 M20 M22
|
709,000 |
|
タイプＴ
|
機種
|
能力
|
工具回転数
|
アームストローク
|
付属ホルダー
|
定価
|
 |
Ｔ-12
|
M3～M12
|
400rpm
|
200～1900ｍ/ｍ
|
M4 M5 M6 M8 M10 M12
|
378,000 |
|
Ｔ-16
|
M3～M16
|
300rpm
|
200～1900ｍ/ｍ
|
M6 M8 M10 M12 M14 M16
|
509,000 | |
|
Ｔ-20
|
M3～M20
|
150/400rpm
|
200～1900ｍ/ｍ
|
M10 M12 M14 M16 M18 M20
|
709,000 | |
|
Ｔ-22
|
M3～M22
|
120/300rpm
|
200～1900ｍ/ｍ
|
M12 M14 M16 M18 M20 M22
|
764,000 |
■ボール盤を使用してのタップ加工時、奥行不足で加工できない。
■ハンドタッパーで斜めになってしまう。
■1つのワークでいろいろな種類のタップ径があり、タップの取替がめんどくさい。
■ワークが大きくて、ボール盤のテーブルに乗せるのが大変。
１Q.エアー圧力はどれぐらいが必要ですか？
１A.0.59MPa(6㎏ｆ/㎠)～0.78MPa(８㎏ｆ/㎠)の範囲内で使用するのが理想的です。
（一般的に連続してタップ加工をする事が多いと思いますので、上記値をある一定時間維持可能なタンク付のコンプレッサーが必要となります。）
２Q.タップは専用ですか？
２A.市販されている一般的なタップが装着可能です。
３Q.使用するエアーホースの径は？
３A.推奨ポリウレタンエアーホース径
M16～：外径12.5φ・内径8.5φ
～M12：外径10φ・内径6.5φ
■Q-20 タイプ M20タップ加工 ｔ12㎜
