◆さらなる加工時間の短縮を求めるお客様へ

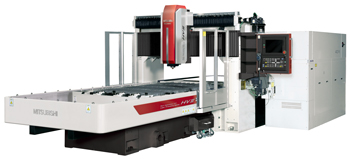

HV‐Ⅱ シリーズ
その進化は、生産効率に直結します。
■Z軸高速化
最新制御技術の採用に加え、Z軸の移動速度約2倍、加速度約5倍(従来機比)により、
加工時間を短縮。
■ビートピアス標準搭載
高ピーク出力制御により、従来のスロープピアス同等の品質を実現しながら、
軟鋼t9mm~t16mmのピアシング時間を従来機比最大50%削減。
さらに進化した加工性能
■ブリリアントカット
CF-Rシリーズの高いビームクオリティにより、ステンレスの無酸化切断において
機械加工普通仕上げ(▽▽:Rz25μm以下)相当の切断面粗さを実現。
■厚板加工能力向上
ビームクオリティとガス流れの最適化により、40CF-Rの軟鋼最大加工板厚を
t22mm→t25mmへ拡大。
■多種多様な加工を実現
メッキ鋼板、工具鋼など特殊材料の加工条件を搭載。
さらなる操作性の向上
■単一ノズルの適用板厚拡大
加工ノズルの交換作業を大幅に削減。
■自動化支援
自動焦点プリセットヘッド、高圧ガスNC制御を標準搭載。
■加工形状高速秒画(描画)
加工前の形状チェック時間を短縮(従来機比1/20)。
さらなる加工安定性の向上
■セルフチェック機能
主要部品について定期的にチェックし、診断結果を通知。連続稼動をサポート。
■加工レンズ監視機能
加工レンズの状況を常に監視し、加工安定性に貢献。
項目
仕様
モデル
ML2512HVII
ML3015HVII
対象ワーク寸法(mm)
2440 x 1220
3050 x 1525
ストローク X軸 x Y軸 x Z軸(mm)
2500 x 1250 x 300
3100 x 1550 x 300
質量(kg) 加工機本体(発振器含まず)
約7,600
約9,600

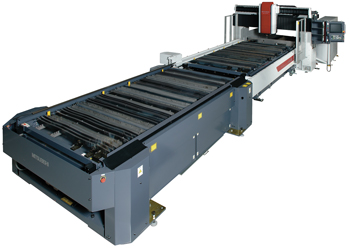

◆HVIIP-40CF-R (4.0kW)
HVIIのポテンシャルを最大限に引きだすパレットチェンジシステム搭載。
項目
仕様
移動方式
ハイブリッド方式
(X軸:テーブル移動、Y軸:光移動)
制御方式
X-Y-Z同時3軸
(Z軸倣い制御も可能)
早送り速度
(m/min)
最大50(X,Y軸)、最大65(Z軸)
最大加工送り速度
(m/min)
30
位置決め精度
(mm)
0.01/500(X,Y軸)、0.1/100(Z軸)[*1]
繰り返し精度
(mm)
±0.005[*1]
加工ヘッド
自動焦点プリセット加工ヘッド
電源入力(kVA)
98

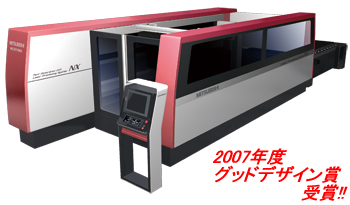

◆NXシリーズ
NX-45CF-R (4.5kW)
High performance
高速でありながら比類なき高精度を実現。
Keep on running
連続稼動を支える安定性と信頼性を確立。
Think about less thing
使う人にやさしい操作性を追求。
新型炭酸ガスレーザ発振器により、光沢と輝きのあるブリリアントカットを実現。
・高矩形パルスの新制御方式
・新型発振器CF-Rシリーズのビーム特性を活かす最適光路設計
・切断面粗さを向上する新型ノズル
・CF-Rシリーズに最適化した加工条件
2007年度グッドデザイン賞受賞!!
世界最高レベルの高速高精度二次元レーザ加工機NXシリーズが
「2007年度グッドデザイン賞」を受賞いたしました。
項目
仕様
モデル
ML3015NX
ML4020NX
対象ワーク寸法(mm)
3050 x 1525
4050 x 2060
ストローク X軸 x Y軸 x Z軸(mm)
3200 x 1600 x 150
4100 x 2100 x 150
質量(kg) 加工機本体(発振器含まず)
約10000
約13000
質量(kg) パレットチェンジャ部
約2300
約4000
項目
仕様
移動方式
XY軸移動:光走査方式
Z軸移動:リニアモーター駆動
制御方式
X-Y-Z同時3軸(Z軸倣い制御も可能)
早送り速度(m/min)
最大120(手動時最大48)
加工送り速度(m/min)
最大60
位置決め精度(mm)
0.05/500(X,Y軸)
0.1/100(Z軸)
繰り返し精度(mm)
±0.01(X,Y軸)
加工ヘッド
自動焦点プリセット加工ヘッド
電源入力(kVA)
96
レーザー切断セルシステム
パレットチェンジストッカー
ストッカの各棚に収納した加工用パレットを交換し自動運転を行うシステムです。

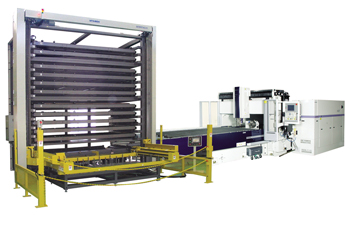

HVレーザ加工機用パレットチェンジ・ストッカ
PC-LHV

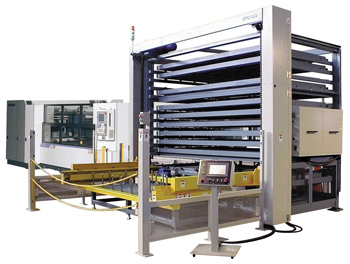

LVレーザ加工機用パレットチェンジ・ストッカ
PC-LIII

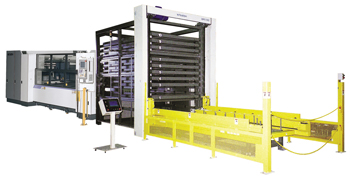

LVレーザ加工機用パレットチェンジ・ストッカ
PC-SIII

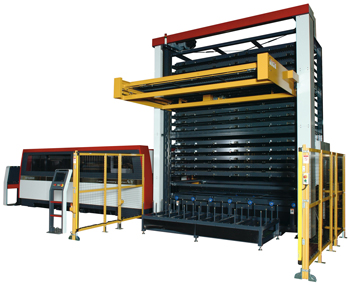

NXレーザ加工機用パレットチェンジ・ストッカ
30PC15LNX
