曲げ加工段取り減少 / プレスブレーキ用 安全装置

プレスブレーキレーザー安全装置 DSP

■プレスブレーキ曲げ作業における安全性を
 確保します。

■プレスブレーキ専用に開発された
 安全装置です。

■箱曲げモード対応、プレスブレーキ安全装置です。

商品の特徴

■曲げ加工時において、機械本体の操作性や稼働率を損なうことなく危険へのリスクを確実に検知します。

■金型交換や監視範囲の調整が簡単です。(専用治具付属)

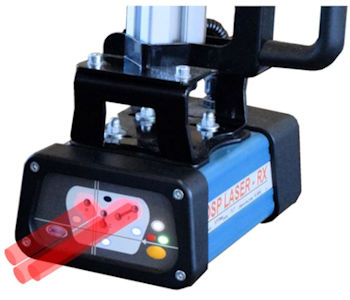

■レーザー発光側の構造が、一つの光の束になっている為、シンプルで安定性があります。

■ 基本機能を基に、ご要望、機種に合わせた設計合理化による安価なご提供が可能です。

■日本国内でのプレスブレーキ安全装置認定番号取得
  欧州EN12622準拠、日本(型式検定合格番号 第TA558号)

ご使用方法

■パンチ高さ調整(安全器の上下をスライド)をおこない(初回は専用治具合わせが必要)モードを合わせ使用します。

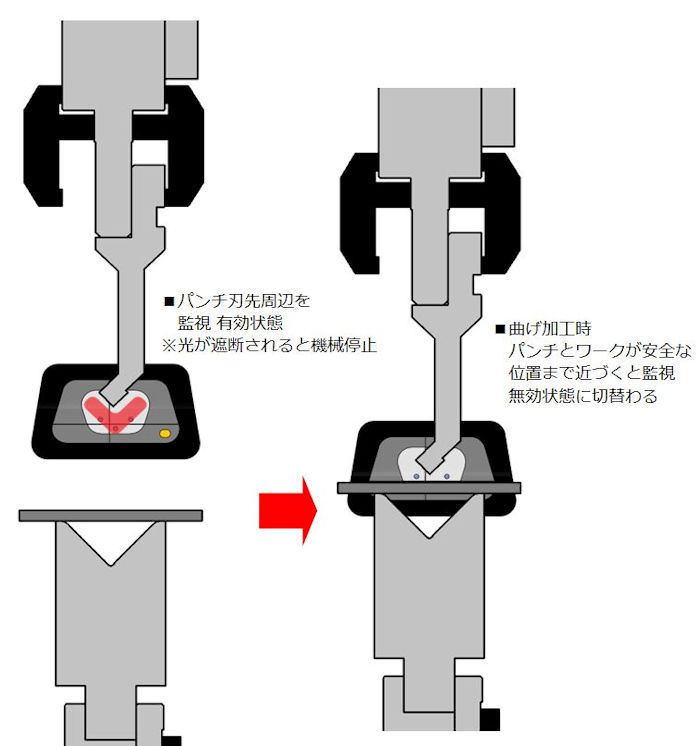

■パンチツールの先端から作業後方部分(バックゲージ側)を除き、その周囲5mmに 相当する水平方向での範囲を監視します。

■安全確保範囲としては、個々固有のプレスブレーキ「マシンの制動距離」+5mmとなります。

■プレスブレーキ安全装置をお探しのお客様へ!プレスブレーキ専用に開発された安全装置です。

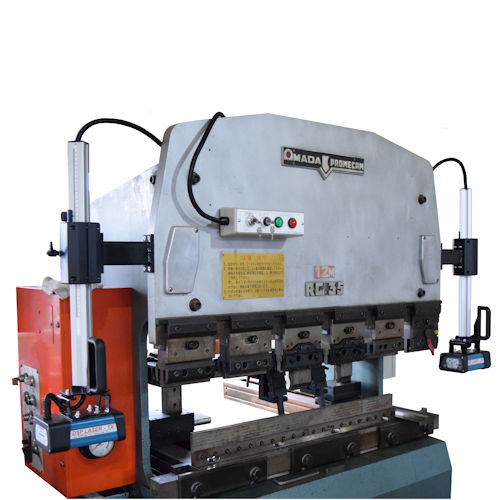

■アマダRG取り付け事例(マツノシステム展示機)

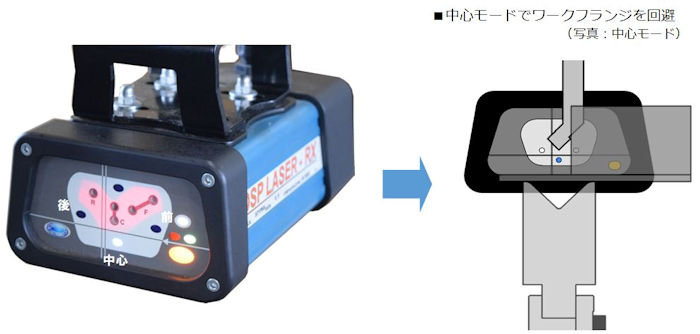

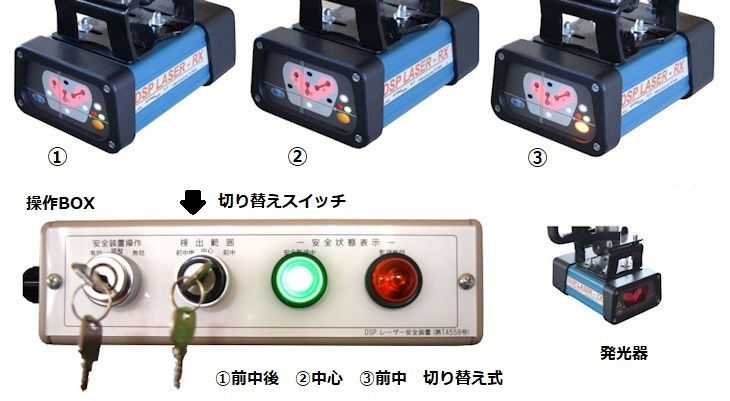

■モード切替で箱曲げにも対応(安全装置電源を切らずに使用可能です)



■受光器 監視ゾーン

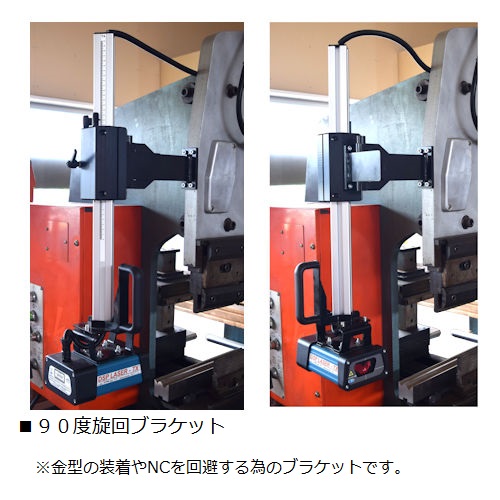

■NC装置や金型挿入の妨げを回避する特殊ブラケット(オプション)

■シンプルで調整が簡単です。

■古い機種でも取り付け可能です。

■安全装置をOFFにすることなく箱曲げなど加工可能です。

( 取り付け可能条件:急停止機能を有するプレスブレーキ)

(高速から低速動作そしてプレス曲げ加工に至る際に その低速操作中の速度が10ミリ/セコンド以下の 閉じ速度運転が

 可能な機構を備えている機械)


■プレスブレーキ安全装置DSPのお問い合わせはマツノシステムまでお気軽にお申しつけ下さい。
