バリ対策 / バリ取り 機械

乾式バリ取り機「コンパクトバートル」

■板金バリ取りでお困りのお客様へ!

■今まで対応出来なかった板金バリ取りもこの「コンパクトバートル」なら!

■板金バリ取り機業界№1の省エネバリ取り機です。

■板金製品のバリ取り工程から手作業を追放します。

■バーリング、曲げなどの突起形状にも対応。

商品の特徴

■今まで対応できなかったバリ、カエリの除去が可能なのに加え最小限のスペースで設置できさらに電気容量でランニングコストを抑えます。

■なぜコンパクトバートルが選ばれるのか。 「乾式バリ取り機 コンパクトバートルの利点」
 ①板金のバリ取りの品質がよく、磨き模様も少なく均一方向なので目立たない。
 ②2軸、また集塵機の力でワーク固定と粉塵を吸う方式で、コストが付けられないバリ取り工程において、低ランニングコストバリ取り機。
 ③形状により曲げ後、バーリングなどの突起物にもバリ取り可能。
 ④小スペースに設置可能
 ⑤メンテナンスが必要ない。(付属集塵機から粉塵を廃棄するのみ)

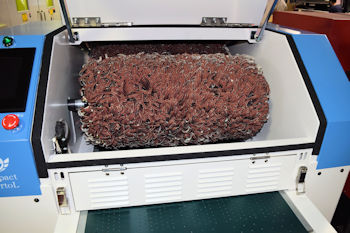

 ⑥使用ブラシの本数も少なく、交換も簡単。ローテーション可能ブラシで経済的。
 ⑦30通りの設定が登録可能、誰でも簡単に扱えます。

ご使用方法

■回転数、コンベアー速度。ブラシ高さを設定しスタートするだけ
(一括運転で集塵機も稼動します)

■個別にブラシ左右搖動、集塵機ON OFFの切り替え可能

事例1

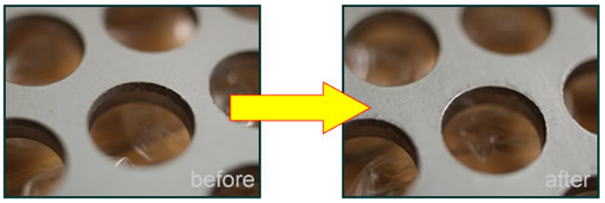

■手作業では得られない均一なバリ取りで
品質向上・生産性アップに繋がります。

事例2

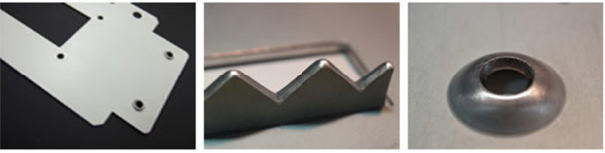

■保護シール付 折り曲げ突起部 成形形状のバリ取りに対応

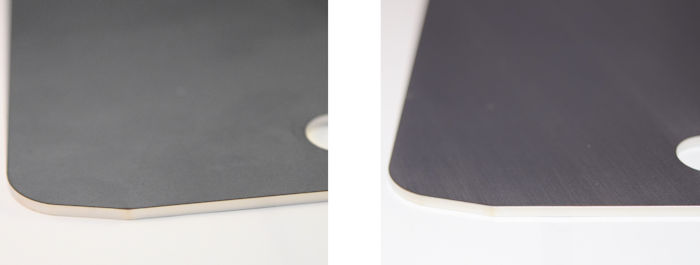

■表面処理・SUS等ワークのブラシ磨き模様も最小限に抑え、
 バリを除去します。

事例3

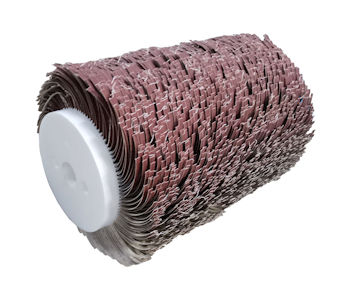

■30度ひねりブラシ ワーク幅500㎜

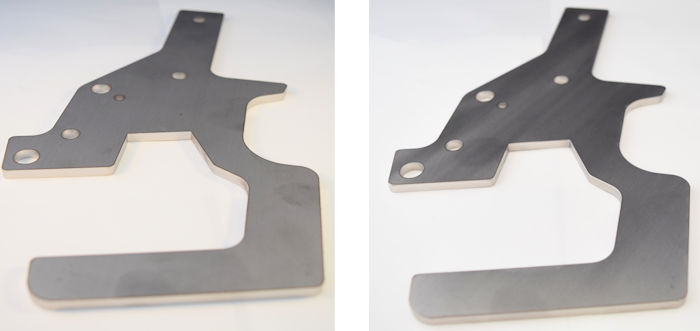

■表面処理・SUS等ワークのブラシ磨き模様も最小限に抑え、バリを除去します。

■1列2個のブラシを使用しております。定期的にブラシをローテーションすることで均一なバリ取りをおこないます。


事例5

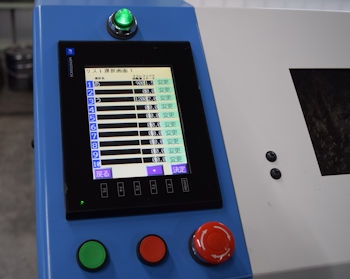

■ブラシ回転数・コンベアー送り速度を30通り条件登録可能ですので、誰でも簡単に扱えます。

■乾式バリ取り機 コンパクトバートル仕様
コンパクトバートルモデル SCB-500
全幅(mm) 990
全高(mm) 1350
全長(搬送コンベアー含)(mm) 1550
加工最大幅(mm) 500
送り込み速度(m/分) 0.6~4.2
回転軸数 2本
使用傾斜回転ブラシ 4本
マシン供給電圧 200/220V
消費電力(KW) 5.5
正味重量(㎏) 400
製造元  三光産業株式会社
本体定価¥5,500,000(税込¥6,005,000) 据付費別途



■「コンパクトバートル」なら!

①シンプル構造で初期費用・ランニングコスト低減が可能です。

②小型ですので、今まで設置できなかった場所へ設置可能。

③小物のサンダーバリ取り加工を減らせます。

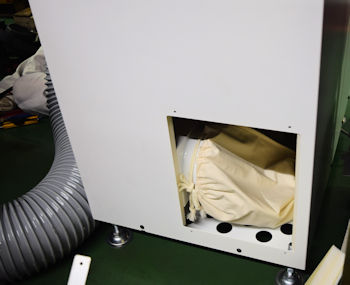

④メンテナンスは集塵機の粉塵袋から粉塵を捨てるだけです。




【付加価値の付かないバリ取りだからこそランニングコスト削減を重視しております。】

■なぜ省エネバリ取り機なのか?

①吸引装置と集塵機を共有化・小型化した。

②吸引効率を極限まで高めた。

④ブラシ回転軸を2本にした。

バリ取り機比較表 コンパクトバートル(SCB-500) A社 B社 C社
電気容量 5.5KW 20KW 18KW 24KW
乾式バリ取り機(研磨布条片タイプ)での比較 弊社調べ

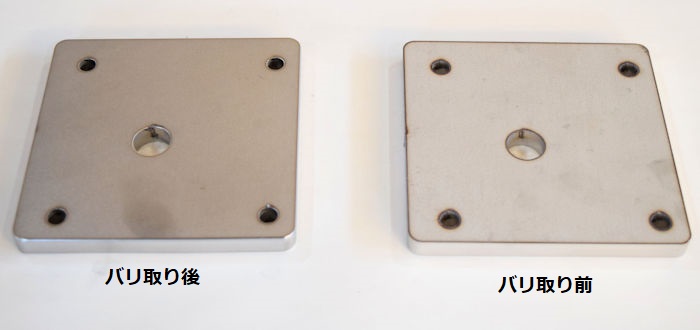

■SUSt4.0     ■バリ取り前                         ■バリ取り後

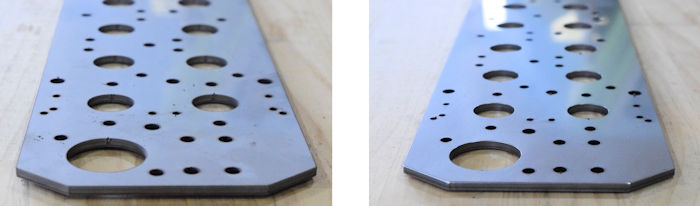

■SUSt6.0 レーザー加工

■SPCCt3.2 レーザー加工  バリ取り前                  バリ取り後

■SUS t4.0 レーザー加工   バリ取り前                  バリ取り後
