商品ラインナップ

バリ対策 / バリ取り 機械

ハンドリングバートル

■手持ち加工だから立体的なワークの
 バリ取りにも対応!

■プレス絞り品の2次加工に発生する
 バリの除去に最適です。

■予算、お仕事に合わせて3種類の機械を
 用意いたしました。

商品の特徴

■絞り形状製品など複雑な立体形状製品のバリ除去に

・手作業ならではの柔軟な加工性!部分的なバリの除去に
→意匠面などにキズをつけず取りたいバリだけ除去できる

・手軽に使える!試作品など単品製品のバリの除去に
→面倒な設定なしにすぐ使える

・自動バリ取り機「バートル」で蓄積したノウハウをお手軽な価格で!
→ヤマアラシの特徴を最大限に生かしたシンプル構造

■角度のついたブラシ「ヤマアラシ」が短時間で均一にバリ、面を除去します。

ご使用方法

■ワークを手で持ちブラシに掛けて下さい。

事例1

■卓上型バリ取り機「ハンドリングバートル SHB-T01」

■ご使用の台などの上に乗せて使用できます。 コスト重視に設計いたしました。

事例2

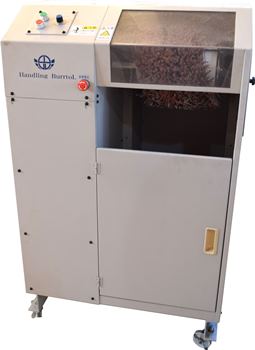

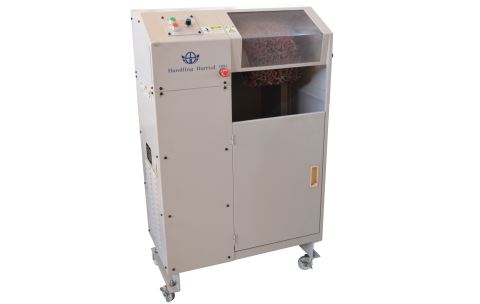

■自立型バリ取り機「ハンドリングバートル SHB-J01」

■キャスター(別売)を取り付ければ、どこにでも移動可能です。

事例3

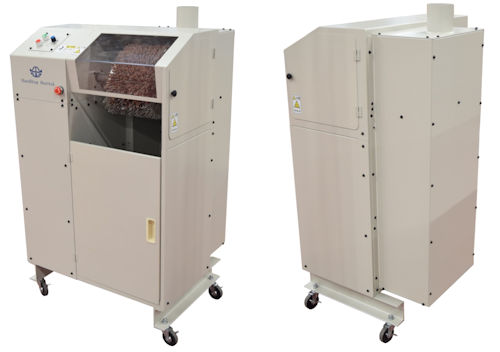

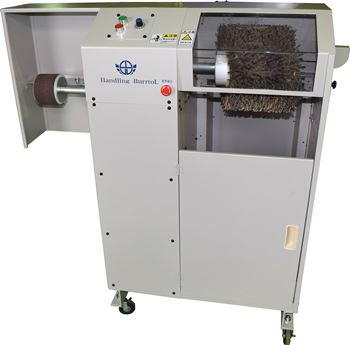

■エンドロール付自立型バリ取り機「ハンドリングバートル SHB-W01」

■ジョイント除去にも対応可能なエンドロール付です。1台で2人同時にも作業可能です。

事例5

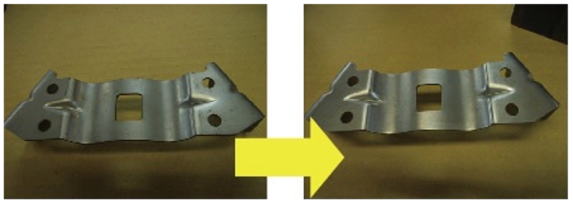

■プレス製品バリ取り

モデル名 SHB-T01 SHB-J01 SHB-W01
タイプ 卓上型 自立型 自立2軸型
加工有効幅(mm) 400 400 400
加工有効奥行き(mm) 300 300 300
全幅(mm) 800 800 1100
全高(mm) 650 1300 1300
奥行き(mm) 670 670 670
ブラシ ヤマアラシブラシ1st ヤマアラシブラシ1st ヤマアラシブラシ1stエンドレスロール1本
回転速度 可変式 可変式 可変式
供給電圧(V) 200 200 200
消費電力(KW) 0.4 0.4 0.4
重量(Kg)
90
150
160
定価(税別)
980,000
980,000
1,280,000

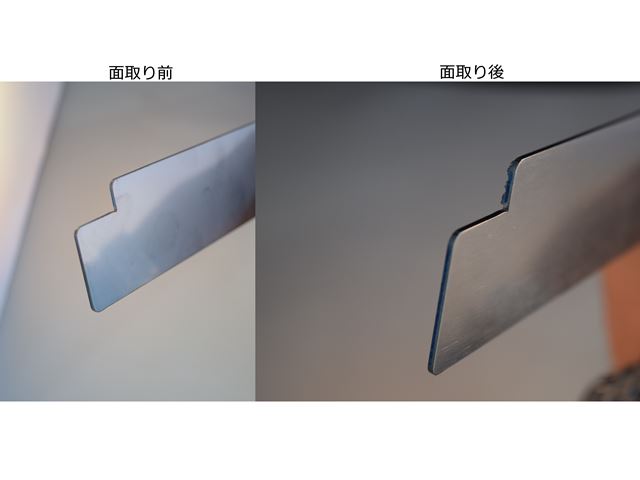

■SUS430 t1.5 面取りビデオ

handoburrtol-f2

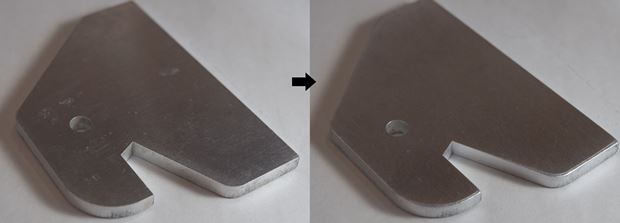

■アルミレーザー切断バリ取り

handoburrtol-j1

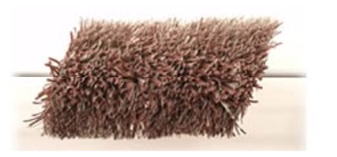

handoburrtol-f1●最適に傾斜した回転ブラシ
●無数に植え付けた研磨布の条片




■プレス加工品などの成形形状のバリを簡単に除去したいお客様へ!

■バリ取り機「ハンドリングバートル」のお問い合わせ、サンプル加工のご依頼はお電話、下記FAX用紙、お問い合わせフォームをご利用下さい。
