コスト削減 / タレパン金型研磨・砥石

タレパン金型研磨【タレパン・抜き金型‥】

■タレパン金型、抜き金型パンチ・ダイ
 低価格研磨で再生したいお客様へ!

■新規購入に比べて、大きく
 コスト削減になります。

■アマダ、ムラタ、日清紡、セットプレス金型
 トルンプタレパン金型、タケダパンチ金型
 など低コストで研磨で再生いたします。

商品の特徴

■タレパン金型、抜き金型パンチ・ダイを低価格で再生いたします。

■状態により研磨価格が上る事はございません。
 (消耗度が大きい場合研磨不可となる場合がございます)

■パンチ刃先の溶着は無償にて除去しお返しします。
 (刃先のキズは残ります)

■休日対応など短納期での加工が可能ですので、金型トータルコストの削減に繋がります。

ご使用方法

■ご注文の流れ
①弊社へ金型送付 ⇒ ②研磨可能品の報告 ⇒ ③研磨加工 ⇒ ④お客様へ出荷

事例1

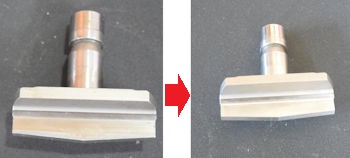

■セットプレス A-90用長角パンチ研磨
 (ルーフシャー角追加工)
 【研磨価格¥3,000(税別)】

刃先がフラットの長角パンチの角が欠けてしまった為、シャー角2度を追加工しました。通常ですと研磨量が多くハイト不足になり、研磨不可となりますが、シャー角を追加工することで、ある程度ハイトを保ったまま研磨することが可能となります。

事例2

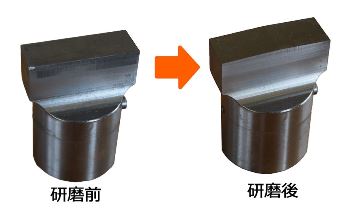

■ムラタ114-Dタイプ 丸パンチルーフシャー角
【研磨価格¥3,000(税別)】

研磨加工と刃先溶着除去をおこないました。特に刃先の溶着はトラブルに繋がりますので、除去をお勧め致します。

事例3

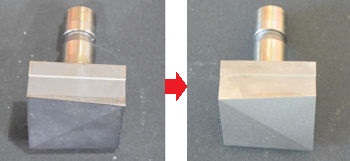

■アマダロングタイプ 4-1/2 チップ式
10×100 ルーフシャー角
【研磨価格¥3,500(税別)】

事例5

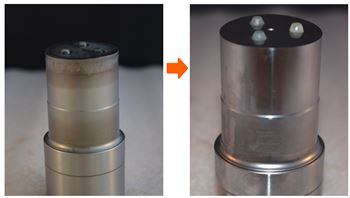

■トルンプタイプ タイプ2パンチ
50×50 ルーフシャー角
【研磨価格¥3,000(税別)】

事例5

■トルンプタイプ タイプ2パンチ
5×70 ルーフシャー角
【研磨価格¥3,000(税別)】

お客様の声1

■板金加工業 E社様
今までメーカーに依頼しすぐ研磨不可となってしまっていたが、2mmまで研磨してくれるので使用期間が延びた。

■板金鉱工業 I社様
消耗度で価格が変わらないので、予算内で依頼する金型数を決めやすい。




■研磨代目安約2mm(パンチ・ダイとも)

■金型ハイト表(mm) (シャー角付パンチは、先端部分からの寸法です)
メーカー
サイズ
パンチ
ダイ
アマダロングタイプ
1/2・1-1/4
207.2
30
2
96
3-2/1
84
4-2/1
85
アマダショートタイプ
1/2・1-1/4
140
30
2
61.5
3-2/1
70.2
ムラタ114タイプ
Ast
69.2
28.65
Bst・Cst
102
Dst~Jst
90
ムラタバルカンタイプ
Ast・Bst
120.3
Cst
105
Dst~Jst
107.4
日清紡Cp
Ast・Bst
148.5
32
Cst
54
セットプレス
A-38・A-50
124.5
19
A-64
59.5
タケダ
M・MA
110
17
CW
152

※研磨可能ハイトの目安は下記表マイナス2mm(研磨代含み)までです。消耗部分を入れて2mm以上ハイトが短くなる様であれば全長不足となる可能性がございます。



■タレパン金型研磨価格表(税別)

タレパン金型 機種・サイズ
パンチ
ダイ
アマダ
村田
(
114/バルカン)
トルンプ
CP/CPL
日清紡
シャー角無
ルーフシャー角
Rシャー角

1/2
A
1,000
1,500
3,000
1,000
(村田は1,500)
1-1/4
B
A
1,500
2,000
3,000
1,500
2
C
タイプ1
B
2,000
2,500
4,000
2,500
3-1/2
D~F
タイプ2
C
2,500
3,000
(CPは3,500)
5,000
(CPは6,000)
3,000
(CPは3,500)
4-1/2
G~J

3,000
3,500
(CPLは4,000)
6,000
(CPLは7,000)
3,500
(CPLは4,000)
刃先溶着除去(無償)
※ひどく溶着している場合、残る可能性もございます。



■セットプレス金型研磨価格表(税別)

セットプレス
金型
パンチ単体研磨
パンチ単体
ルーフシャー角
パンチ単体
Rシャー
標準ダイ
A-38
1,000
2,000
1,000
A-50
1,500
2,000
3,000
1,500
A-64
2,000
2,500
4,000
2,500
A-90
2,500
3,000
5,000
3,000



■アイアンワーカー・タケダ機械タイプ抜き金型研磨(税別)

 ※ダイは外径により価格が変る事がございます。

アイアンワーカー
タケダ 金型
研磨価格
丸パンチ
丸ダイ
角パンチ
(長角、長丸)
角ダイ
(長角、長丸)
2.5φ12φ
角は長辺が12ミリまで
1,500
1,500
2,000
2,000
12.1φ21.9φ
(丸、長丸)
角は長辺21.9ミリまで


2,000
1,500
外径50㎜以下
2,500
2,000
外径50㎜以下
2,000
外径50.1㎜以上
2,500
外径50.1㎜以上
22φ30φ
(丸、長丸)
角は長辺30ミリまで
2,500
2,500
3,000
3,000

※通常研磨量は0.1mm~0.9mmとなります。それ以上ですと研磨不可となる場合がございます。

※税別で5,000円未満の場合、送料¥700円掛かりますのでご了承ください。(沖縄・離島除く)

※弊社への金型送付は元払いにてお願いたします。着払いの場合は、着払い金額をそのままプラスさせて頂きますのでご了承頂けますと幸いです。

■刃先溶着などの除去メンテナンスは通常でおこなっております。

■消耗度により価格が上る事はございません。 (状態により研磨不可となる場合はございます)

■板金加工業専門の業者に為、メーカー別にハイトなど管理しております。

■ご要望があれば、休日の間に研磨致します。

■パンチルーフシャー角の角度はご指定頂けます。

(通常は既存金型の角度に合わせております)


■パンチ刃先・シャー角・Rシャー角・多本針 研磨加工可能

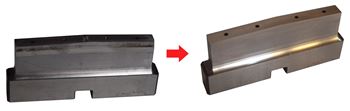

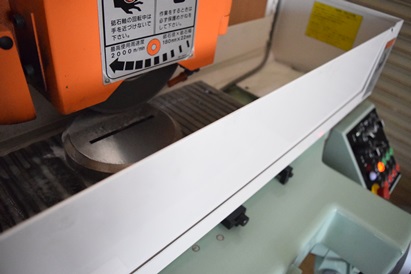

■タレパン金型 4-1/2 長角ダイ研磨加工 ↓↓



■タレパン金型を低価格で研磨したいお客様へ!

■NCT金型研磨加工実績  (税別)

■セットプレス金型 A-90 再研磨 ・価格 パンチ フラット¥2,500 ルーフシャー角 ¥3,000 ダイ  @¥3,000

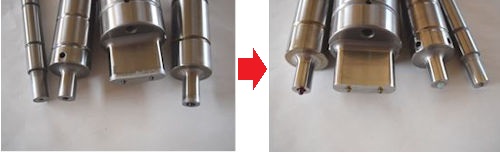

■アマダロングタイプ 1/2 1-1/4st パンチ 再研磨  1/2 @¥1,000 1-1/4 @¥1,500

■アマダロングタイプ 2in長角ダイ再研磨 研磨代1㎜ 価格¥2,500

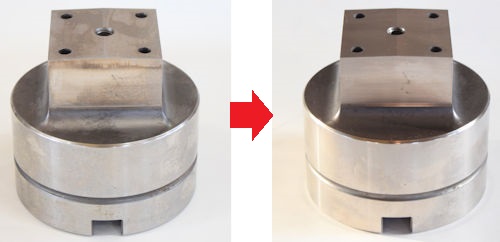

■アマダロングタイプ 3-1/2 角パンチ再研磨 50×50 ルーフシャー角 価格¥3,000

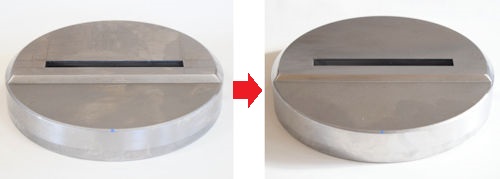

■アマダロングタイプ 4-1/2 長角ネスティングダイ 再研磨 ¥3,500
