◆　ファスナー圧入で生産性を上げたいお客様へ

●人件費の削減（職人加工→パートさん加工へ）　数十万のコストダウン

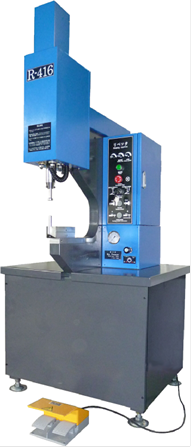

通電式安全装置を装備した、低コスト圧入専用マシンの登場

展示機ございますので圧入で生産性を上げたいお客様は

お気軽にご連絡下さい。

◆マツノシステムの地図を見る(愛知県　江南市）

◆特徴　その1

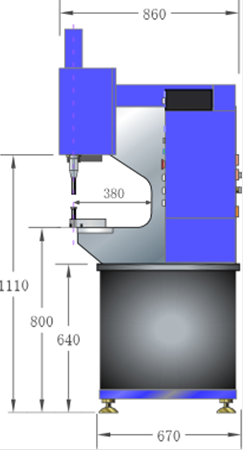

お仕事に幅広く対応可能なフレームギャップ　380㎜

◆特徴　その2

安全なラム退避機構を装備
（パンチとダイが通電しないと圧力が掛かりません）

（通電/非通電・・切り替え）

◆特徴　その3

ツールホルダーのベース部を分離（フレーム本体の摩耗に部品交換で対応）

◆プレスブレーキなどの圧入との違い

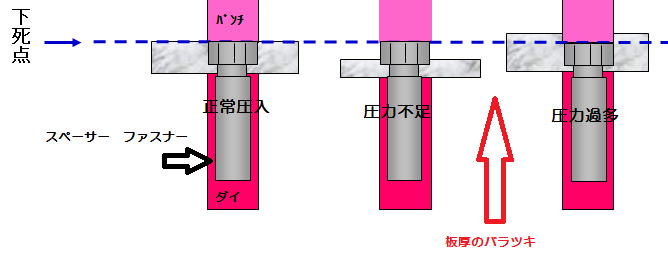

※ストローク（下死点位置決め）制御方式による不良例

●こんな問題を解決します。

●プレスブレーキなどの圧入

●クリンチングマシンでの圧入

①熟練工でなければ圧入できない⇒

①誰でも簡単に圧入出来ますので
人件費の削減にも繋がります。

②板厚やナットの厚みの違いで不良品
になる場合がある⇒

②圧力が掛かり始めてから
設定量加圧しますので、板厚
ナット厚のバラツキに左右されません。

③専用治具が必要で段取りに時間が掛かる⇒

③一般的なツールは付属して
おります。ツールの交換も取り付けて
ボルトで締めるだけです。

④細かい作業なので指を挟んでしまう⇒

④指を挟むと退避します。安全ですので
生産性がアップします。

◆ 仕様

機種	Ｒ－416	駆動方式	油圧駆動
加工範囲	１～39N	オープンハイト	350mm
ストローク長	150mm	繰返し圧力安定度	±1％
フレームギャップ	380mm	安全機構	退避システム
オイルタンク容量	36リットル	電圧	３相200V
電気容量	2.2Kｗ	モーター馬力	4ＨＰ
本体重量	400㎏	外形	810×860×1800

◆　展示機

・弊社展示場にございますのでお気軽にお立ち寄り下さい。
（愛知県江南市寄木町白山156-1）

地図はこちらから

おかげを持ちまして板金加工業のお客様５００件とお取引させて頂いております。

クリンチングマシンのお問い合わせはこちらから

板金加工におけるご相談、お問い合わせ、お見積お待ちしております。
